Ml矿物绝缘电缆

 Ml矿物系列电伴热

.   工作维持温度 900节

.  最大耐受温度（停车)1100节

.  功率达到 2.0w/cm2

.  抗腐蚀,合金825护套

.   工厂装配电缆组 — 准备安装

.   充分退火的护套允许现场弯曲

.  适合危险场所的,1类和2类（1类应用 咨询工厂)

.  仅用于金属管

结构

A   金属护套:不锈钢304/321/316L/310S,镇基合金600/800/825用于   所有伴热电缆和冷导线。合金825用于高温应用和用于许多腐蚀性  环境是被公认的。这合金对点蚀、氯化物应力、酸和碱腐蚀有优秀 抵抗能力。

B   绝缘层:高紧密度的氧化钱为电压2500V下提供电阻丝的绝缘。          完全密封的护套保护Mgo免受潮和污染。

C   电阻丝：进口Ni80cr20、国产Ni80cr20,很多有效电阻,使能长度和功率的一个大范围的设计

说明

绿千灯MI矿物绝缘伴热电缆为多种苛刻的应用 提供坚固的和可靠的伴热。高镇合金护套、

氧化钱绝缘材料和电阻丝结构，允许伴热设    备的维持温度达900节，并且可用于许多腐     蚀性环境。在低温时，功率密度可以设计为    2.0W/cm2 。电缆维持温度在400节之上，请   联系工厂。

说明

绿千灯MI矿物绝缘伴热电缆为多种苛刻的应用 提供坚固的和可靠的伴热。高镇合金护套、

氧化钱绝缘材料和电阻丝结构，允许伴热设    备的维持温度达900节，并且可用于许多腐     蚀性环境。在低温时，功率密度可以设计为    2.0W/cm2 。电缆维持温度在400节之上，请   联系工厂。

应用

.  高温管道伴热与加热

.  深井加热恒温

.  管线伴热、地面、屋面、

.  天沟除冰融雪

.  低温应用

.  防冻

●  1. 加热器设计

确定加热器设计使用。

●  2. 计算热耗

使用绿千灯的伴热换算指南(P22)，计算系统的热耗。计算热耗(瓦特)您将需要知道管道直径、隔热材料类 型和厚度、最低环境温度和管子维持温度。另外，绿千灯提供伴热设计项目促进伴热系统设计。

●  3. 确定电缆总长

除系统管道系统之外，在线设备例如阀门、法兰和管架要求额外的伴热，以维护系统操作温度。见绿千灯 换算指南(P22)为您的系统确定适当的组成电缆余量。增加受热管道长度和组成电缆余量长度计算电缆总长。

贮罐和容器的伴热指南同样在绿千灯换算指南(P22)也被给出。

●  4. 确定可利用的电压(V)

确定什么电压是可用的。在被测量的电压，没有每段电缆长度和功率输出是可利用的。例如，较短的长度 也许要求120V供应。   尝试几个电压也许导致一个更加高效率的设计。

●  5. 计算每英尺电阻(R/ft) 使用期望的瓦特每英尺(W/ft) 和电缆长度(L)

R/ftdesired  = V2/(W/ftdesired x L2)

●  6. 选择适当的每英尺电阻(R/ft) 额定值

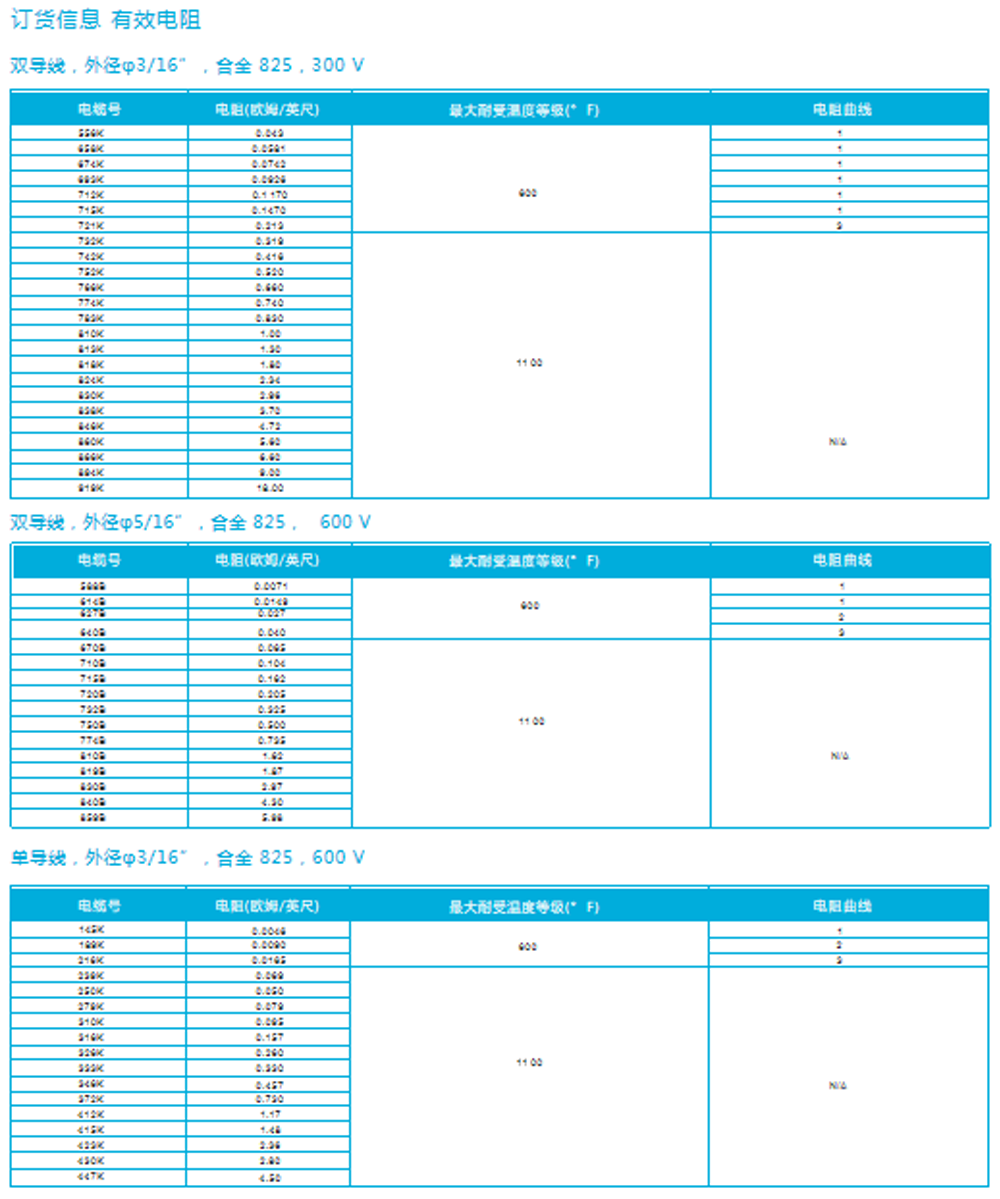

从订货办法表中选择电缆有均等或下一个稍低的每英尺电阻值

●  7. 计算实际W/Ft.和总功率(WTOTAL)

W/ftactual  = V2/（R/ftactual x L2 ）

WTOTAL  = W/ftactual x L

●  8. 确定电流图(I)

l= V/（R/ftactual x L）

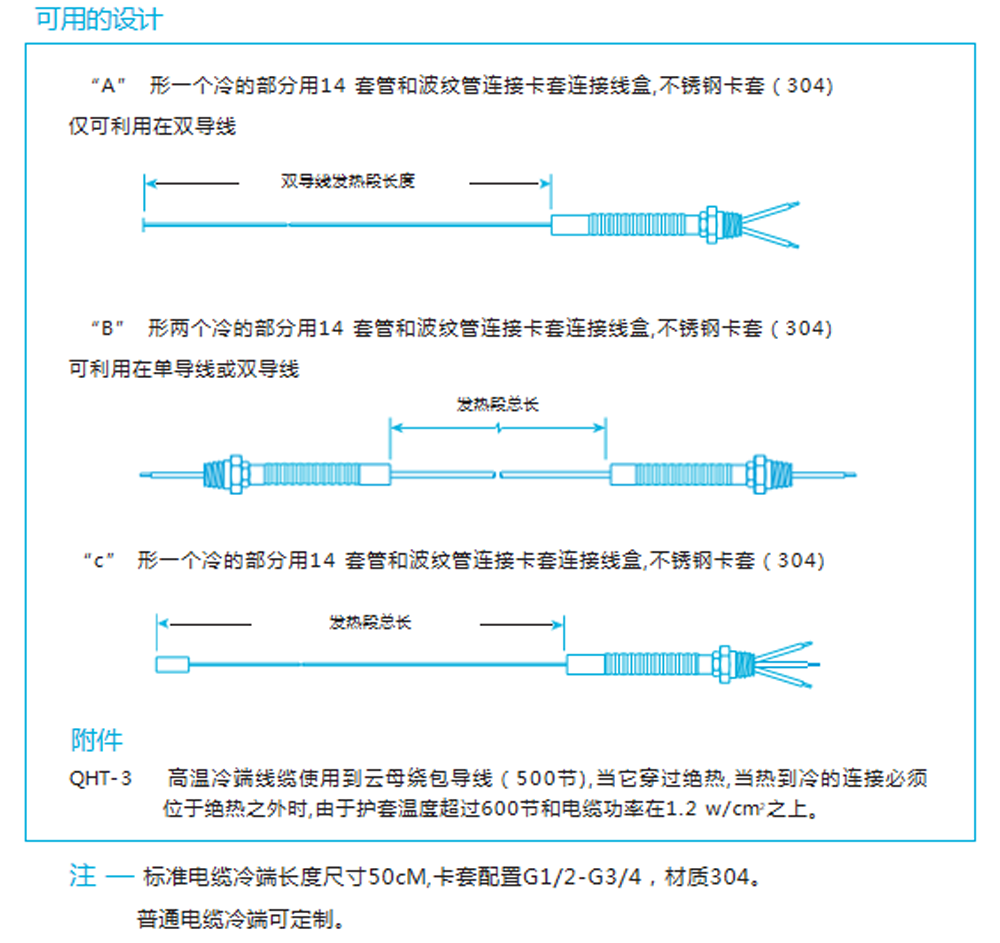

●  9. 选择加热器单或双导线长度

冷引线取决于由顾客或使用标准7英尺标准冷引线是#14awg。

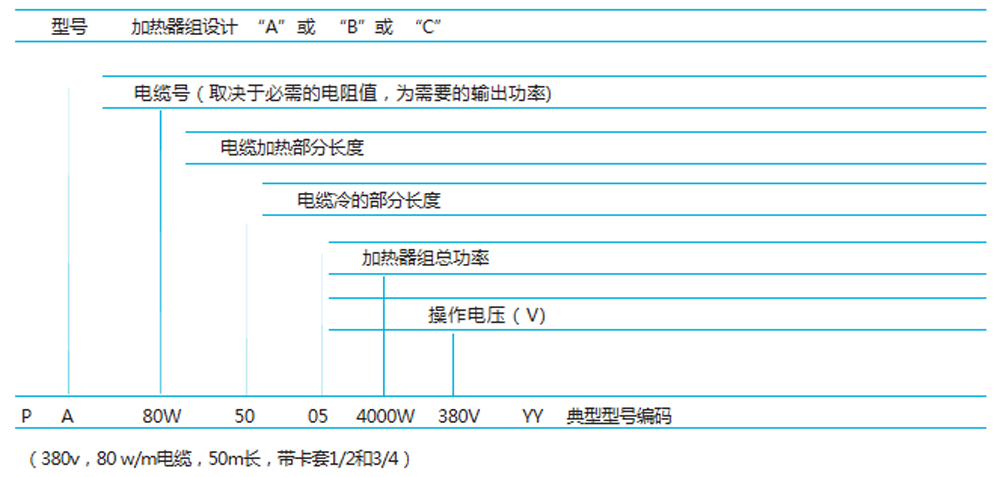

●  10. 转换设计到一个型号。

注：

在订货信息表里，必须根据电阻曲线修改一些电缆电阻。   根据以下做法修改您的电阻：

a. 基于期望功率输出（每米功率)，使用图表-1确定护  套温升，您选择的特定电缆直径。

b. 增加护套温升到期望维持温度，在操作条件下确定电  缆电阻。

c. 从图表-2，确定您的应用电缆电阻系数。在电阻表     里给的电阻值乘以这个系数，确定在操作条件下电缆      电阻。

d. 确定电力和热量条件。   一旦电缆电阻被选择了，核实 您从图表-3和-4挑选电缆的性能。
