欢迎使用宝胜生产的矿物电缆加热产品，我公司一直致力于对热补偿产品的开发、研制、生产，因此积累了丰富的专业知识和经验。利用其对矿物加热电缆技术的深知卓见，为客户解决了许多生产上的问题。欢迎您联系我们，我们将竭诚为您提供最为恰当的热补偿系统方案。

宝胜矿物加热电缆技术水平国内领先，部分技术水平国际领先，已在国内众多重点工程中得到应用。

1、总则

1.1本规范书适用于贵公司矿物加热电缆工程条件、性能、安装、调试及售后服务方面的技术要求、管道工程、还包括电缆的使用。

1.2本规范书所提出的是低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。我方保证提供符合规范书要求和现行中国或国际通用标准的优质产品。

1.3我方提供的产品是全新的和先进的，有在加热电缆工程中应用或供货的业绩，或类似条件下的应用业绩。

1.4在签订合同之后三日内，需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，我方遵守这个要求，但具体款项内容由供需双方共同商定。

1.5本规范书所使用的标准，如遇到与需方所执行的标准不一致时，按较高的标准执行，但不低于新中国国家标准。如果本规范书与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，我方及时书面通知需方进行解决。

1.6采用规范与标准

设计的产品标准、规范；工程标准、规范；验收标准、规范必须完全满足所有中华人民共和国的相关条例及规范，包括（但不限于此）：

《 管道和设备保温、防结露及电加热》   03S401规范

《电气装置安装工程施工及验收规范》

《1KV及以下配线工程施工及验收规范》 GB50170-92

《盘柜及二次回路结线施工及验收规范》 GB60171-20

《发热电缆线路施工及验收规范》         GB50168-92

《电工电子产品基本环境试验规程》     GB2423

《电子测量仪器电磁兼容性试验规范》   总则GB6833.1

《电子测量仪器电磁兼容性试验规范》   GB6833

《国际电工委员会标准》     IEC-800

电气部分按国家现行的有关标准和规范执行。所有与设计、制造、使用本次招标采购设备有关的国际标准、国家标准、行业标准、地方标准及规定。

2、矿物加热电缆介绍

电加热的组合主要由加热电缆及电气附件、安装附件、电源控制箱组成。

2.1矿物加热电缆工作原理

根据焦耳定律开知，电流通过导线不断的放出能量，形成一条连续的、发热均匀的矿物加热电缆。矿物加热电缆是采用一种耐高温塑料和不锈钢为外护套、铜镍合金电阻丝作为发热材料的特殊加热产品。加热电缆发热功率为37W/M－50W/M，高管道伴热温度可达105℃。该系列加热材料的加热量与工作电压、发热芯线长度有关。适用于-40～105℃伴热、防冻的天沟融雪以及复杂的特殊管道设备等。

2.2优点
*矿物加热电缆是一种新型的加热产品，它与其它加热产品相比，其大特点是使用温度高快寿命长一次安装无维护，是普通电伴热带的12倍。因此特别适用于石油、化工、电力、码头、消防、天沟融雪等行业的长输管线和较长的天沟，并能在-40～105℃状态下、快速起动，温度均匀，因每一局部皆可因其被伴热处的温度变化自动调节。

* 安装维护简单、全天服务，自动化水平高，运行及维护费用低。
* 安全可靠、用途广、不污染环境、寿命长。

3、技术性能指标

3.1产品基本参数

3.1.1 产品名称：矿物加热电缆

规格型号：MISS-50W/M

温度等级：高温型

电压等级：380V

标称功率：42W/m±5％；

3.2产品性能参数

3.2.1温度范围：

高工作温度：220℃；

高承受温度：150℃；

3.2.2施工温度：低-45℃；

3.2.3绝缘电阻：常温20℃时，测试绝缘电阻大于20MΩ；

3.2.4启动电流： 无

3.3 适用条件

3.3.1周围空气温度

高温度：50℃；

低温度：-45℃；

日照强度：0.5W/cm2（风速3.4m/s）；

3.3.2多年平均相对湿度：48%；

3.3.3地震烈度7度；

峰值加速度0.15g；

3.3.4大积雪深度：35cm；

3.3.5大覆冰厚度：30mm（风速3.5m/s）。

3.4 矿物加热电缆结构

3.4.1 发热体：合金发热丝；

3.4.2 绝缘层：为氧化镁绝缘，不锈钢外壳可直接接地线；

3.4.3护套层：聚乙烯耐高温塑料不锈钢；

3.5 矿物加热电缆应用

矿物加热电缆可在设计范围下长期连续使用，其额定输出功率随测温元件输出信号的改变，由控制箱根据测温信号的变化进行手动调节，使的电源得到控制，并能使管道以及天沟融雪温度控制到设定的范围内。

4、技术数据表

矿物加热电缆技术参数

二、  配电

配电箱主要由主断路器、交流接触器、漏电保护断路器、手动开关融雪延时控制系统等组成，主要电器元件采用国产品牌电器。我公司针对设备项目的实际要求，特做出如下设计：

1、设计要求：

控制箱电源AC380V  50HZ。

2、配电箱设计：

*提供的配电箱附有电气原理图，二次接线原理图等。

*我公司提供的配电箱按照国标GB3797（1ECD439—1），箱内所用元件按照国际电工委员会IEC898，IEC947—2，IEC1009标准，符合中国电工产品认证委员会CCEE安全认证要求，配电箱的安装和测试在我公司进行，并通过功能性测试。

三、安装说明

一、施工前准备工作

1、融雪系统

（1）融雪系统与配备都已施工完毕；

（2）防锈防腐涂层已干透；

（3）锉去所有毛刺和利角。

2、矿物加热电缆和配件

（1）检查矿物加热电缆表面是否在运输过程中破损；

（2）绝缘性能是否良好（用500VDC摇表摇试，绝缘电阻≥10MΩ）；

（3）矿物加热电缆与所有配件的型号与设计要求一致。

二、矿物加热电缆施工方法

1、用专用固定附件将加热电缆固定于屋面平铺。

2、矿物加热电缆在线路的供电点接电源。

3、按照设计方案，加热电缆的敷设方式为平行敷设。安装完成，

4、矿物加热电缆严禁互相重叠或交叉使用。

※敷设方法应尽可能使散热体在必要时，随时可拆除进行维修或更换，而不损坏电缆或影响其它线路。

三、配件安装

※按设计要求选用配件。

※供电接线盒尽可能接近管道线路的供电端。

※按配件安装说明书准备线口。

四、※矿物加热电缆安装时，严谨破坏绝缘层，必须紧贴于被加热体，以提高热效率。

※潮湿防爆场合应配套防爆接线盒和终端接线盒。

※矿物加热电缆各路的电压、电流等参数，选择漏电保护装置等。

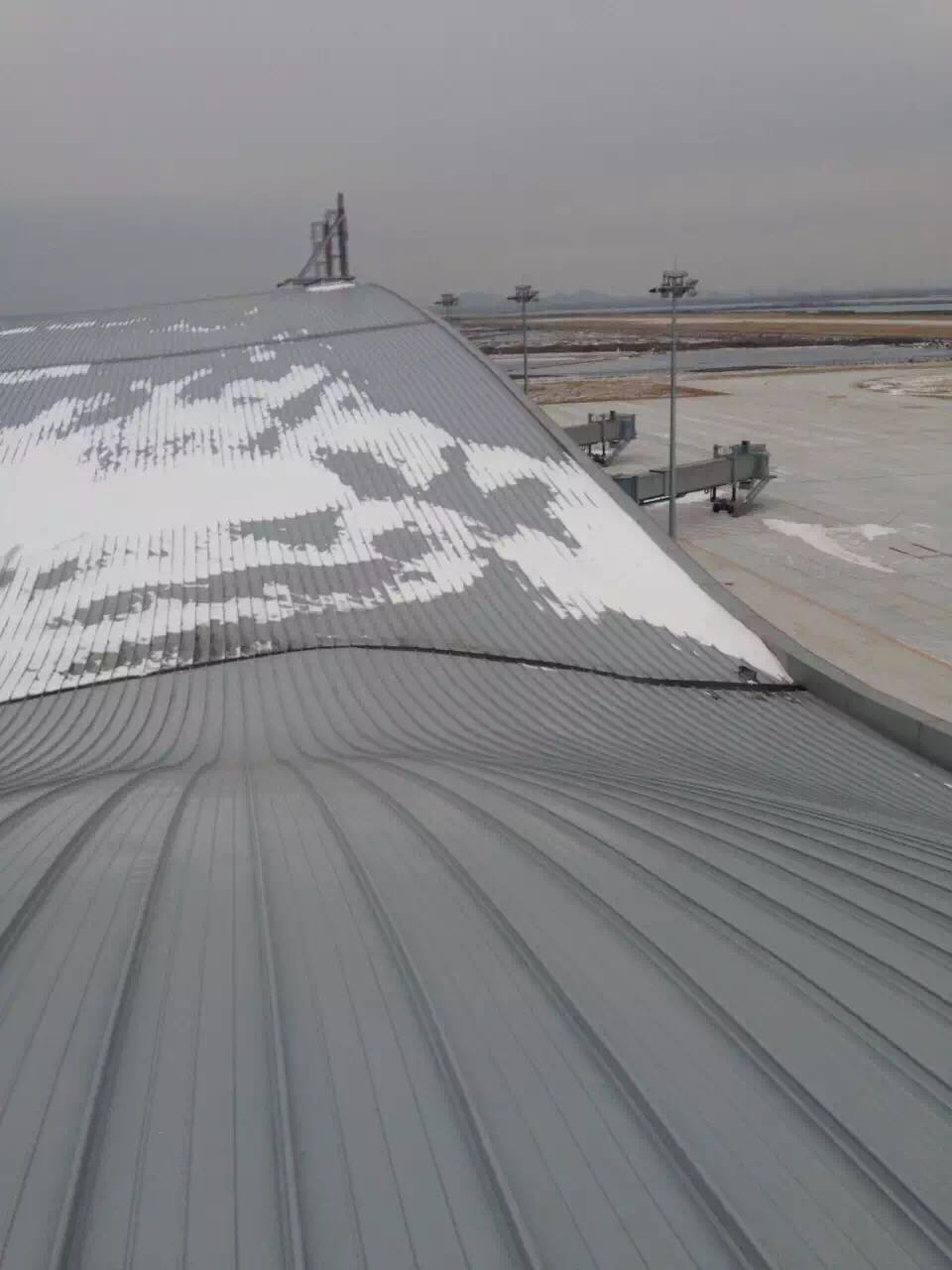

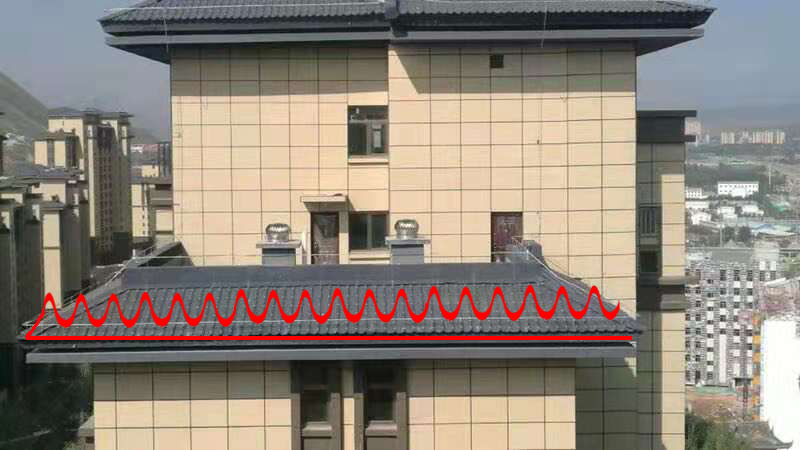

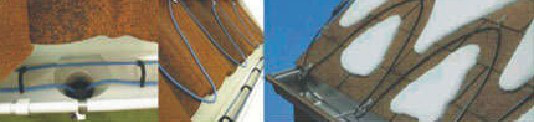

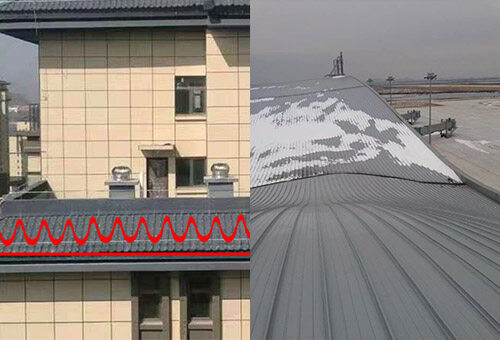

五、施工方式：加热电缆沿屋面铝档板平铺，间距屋面和档板间距各平铺一根, 沿屋檐平行间距铺设（如照片示意），具体安装长度根据现场实际长度，加热电缆弯曲沿屋面紧贴，采用单压双压件固定。每座南北方向采用两个测温监控点控制。
